随着透水混凝土在国家海绵城市建设中的大量运用,众多公园建设、市政工程、园林景观、海绵改造等,均在硬质铺装中大量设计透水混凝土。2020年10月1日,中华人民共和国工业和信息化部正式发布 JC/T 2558-2020《透水混凝土》建材行业国家标准,在标准中,对透水混凝土在设计标注、各项性能指标及检测规范等进行了明确要求。
一、透水混凝土设计标注规范:
1、透水混凝土根据使用功能的差别,分单层和分层设计。设计厚度<70mm时一般采用单层设计,在道路结构剖面图中透水层须明确标注:彩色透水混凝土。设计厚度≥70mm时一般采用分层设计,在道路结构剖面图中透水层的面层和底层须明确分别标注:彩色透水混凝土、素色透水混凝土(分层时彩色面层厚度一般30mm-50mm)。分层结构一般为:素土层、级配/碎石层、(混凝土垫层)、素色透水混凝土层、彩色透水混凝土层、表面保护剂处理。(见下面图)
2、在JC/T 2558-2020《透水混凝土》建材行业国家标准中,明确透水混凝土设计时要对各性能进行标记。标记时应按下列顺序进行标记:产品名称+透水系数等级+抗压强度等级+抗折强度等级+标准编号
如:符合透水系数等级为K2、抗压强度等级为TC30、抗折强度等级为TZ3.5的透水混凝土标记为:透水混凝土K2 TC30 TZ3.5 JC/T2558-2020
3、如果是高纬度地区或者高寒地区,在设计时还须标记透水混凝土的抗冻性a/%;对车行道或高频使用路面,在设计时还须标记透水混凝土的耐磨性 /mm。

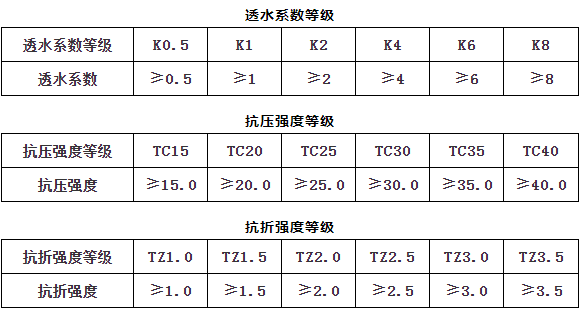

二、透水混凝土各性能指标:

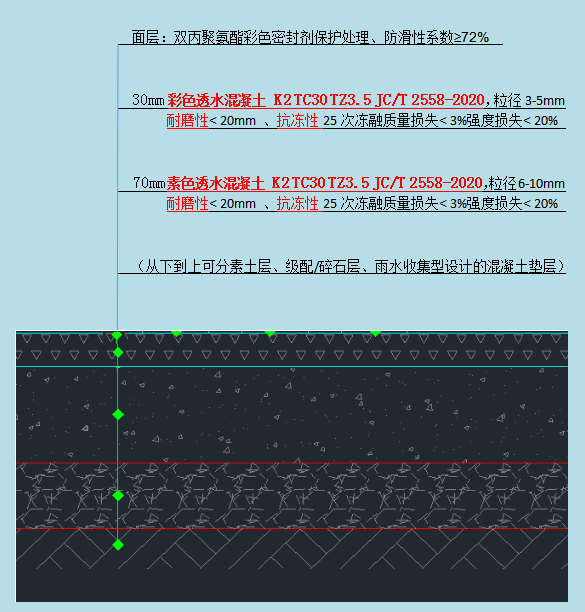

1、彩色透水混凝土设计结构图示如下:
2、彩色透水混凝土设计结构图示如下:

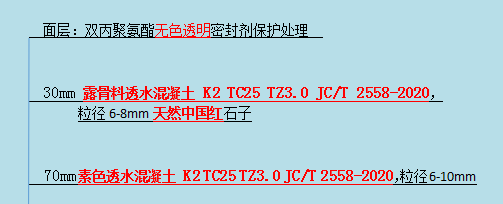

3、天然露骨料透水混凝土:是以天然彩色石子作为骨料,通过清洗工序,最终表面呈现出天然彩色石子的本色的一种透水混凝土(结构图如下):
三、透水混凝土检测方法及要求:
1、检测试件尺寸与数量
序号 |
项 目 |
试件尺寸 |
数 量 |
1 |
透水系数 |
100mmX100mmX100mm |
1组3块 |
2 |
抗压强度 |
100mmX100mmX100mm |
1组3块 |
3 |
抗折强度 |
100mmX100mmX400mm |
1组3块 |
4 |
抗冻性 |
100mmX100mmX100mm |
3组9块 |
5 |
耐磨性 |
100mmX100mmX100mm |
1组5块 |
2、检测标准
中华人民共和国工业和信息化部于2020年10月1日正式发布实施的中华人民共和国建材行业标准JC/T 2558-2020《透水混凝土》,作为最新的和最高的国家行业标准,对各项指标的检测要求为:
① 抗压强度:与测透水系数为同一试件,先测透水系数再测抗压强度,按GB/T 50081-2002进行试验和检测。
② 抗冻性:按GB/T 50082-2009中4.1的规定进行试验和检测。
③ 耐磨性:按GB/T 12988-2009的规定进行试验和检测。
④ 透水系数:按JC/T 2558-2020《透水混凝土》附录A进行试验和检测。
⑤ 抗折强度:按GB/T 50081-2002进行试验和检测。
如需JC/T 2558-2020《透水混凝土》标准复印件文本,请联系我们索取。
